原理

強制循環蒸發結晶器是一種晶漿循環式連續結晶器。操作時，料液通過循環管下部加入，與離開結晶室底部的晶漿上清液混合后，由強制循環泵送往加熱室。料液在加熱室內升溫（通常為2~6℃），但不發生蒸發，而后進入分離器內進行閃蒸。閃蒸后的二次蒸汽被吸入壓縮機升壓，增溫，提高二次蒸汽熱焓后，進入加熱室冷凝釋放潛熱，從而凝結為冷凝水。強制循環蒸發器是依靠外加力—循環泵使液體進行強制循環。它的加熱室有臥式和立式兩種結構，液體循環速度大小由強制循環泵調節。

主要特點

●濃縮比大，強制循環式，可使粘度較大的料液容易流動蒸發

●蒸發器通過強制循環，在管內受熱均勻，可防止干壁現象

●料液是進入分離器進行分離，強化了分離效果，使整體設備具有較大的操作彈性

●缺點主要是泵的流量大，電耗相對較高

●系統存料多，換熱系數低力

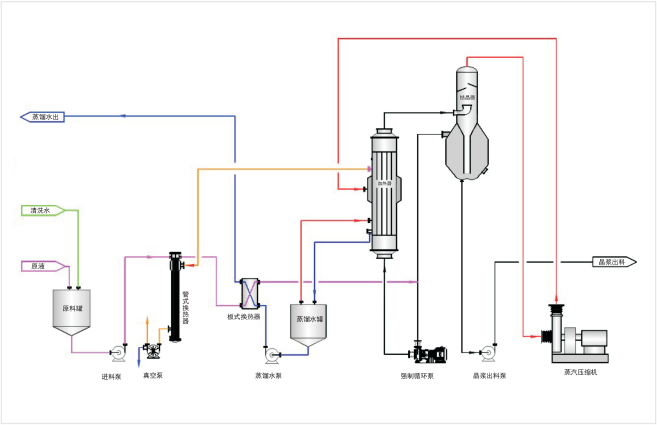

工藝流程圖
